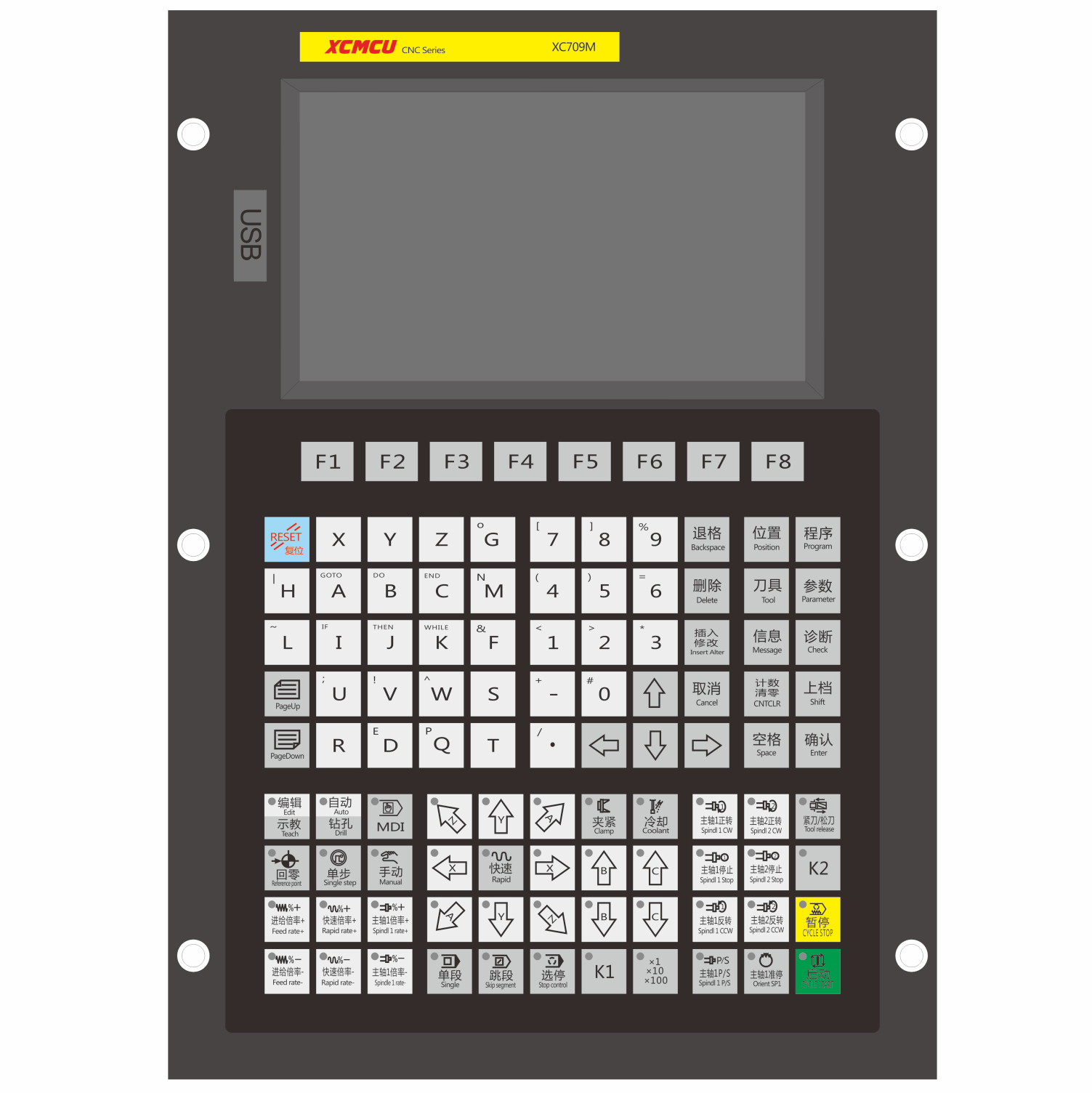

XC709M系列钻攻多功能多用途数控系统

基本功能

控制轴数

1~6轴（X、Y、Z、A、B、C)

1轴:XC709MA, 2轴:XC709MB, 3轴:XC709MC,

4轴:XC709MD, 5轴:XC709ME, 6轴:XC709MF

联动轴数

全联动

刀库

支持，需要编辑刀库代码

主轴

2路模拟主轴,其中主轴1可用数字主轴(占用一个数字轴)

主轴监控

有

指令单位

0.001毫米

指令值

±99999999×指令单位

快速进给速度

30000毫米/分

快速进给倍率

F0, 25%, 50%, 75%,100%

脉冲方式

1：方向+脉冲

2：正交脉冲（如果驱动器支持，推荐，抗干扰更强）

可达频率

100Khz,200Khz,500KHz可设置。

（500KHz只有在所有轴正交输出方式下才能实现）

进给速度倍率

0～150%

电子齿轮比

1～65535

自动加减速

有

定位

G00 (可直线插补定位）

插补

直线（G01)、圆弧（G02/G03/G12)、螺旋线插补

返回参考点

自动返回参考点（G28)

LCD

7英寸TFT液晶屏，分辨率800X480

软体键

8个

单步进给

x1，x10，x100

通讯接口

U 盘接口

外置手轮接口

有

I/O 接口

24/24(可扩展至96/96)

暂停（秒）

有

准停状态

有

准停

有

存储行程检查

有

MDI运转

有，支持多段运行

复位

有

跳段开关

有

单段运行

有

程序保护开关

有

自诊断功能

有

紧急停

有

电源

单相 AC220V+10%-15%，50Hz±1Hz

坐标系

机床坐标系（G53)，工件坐标系（G92，G54～G59)，局部坐标系（G52)，坐标系平面指定

自动坐标系设定

有

小数点输入

有

辅助功能

辅助功能

M2位数，M代码自定义，手动/MDI/自动方式控制主轴正转、反转、停 止；控制冷却液启停；控制润滑启停等

主轴功能

主轴功能

双主轴

数字主轴

主轴1支持，占用一路数字轴（Z轴不支持），转速更稳定。

攻丝

支持

主轴模拟输出

有, 双主轴

刀 具 功 能

刀具功能

支持自动换刀，支持分中对刀，三点定圆心对刀

刀具补偿存储器

-9999.999～9999.999，99 个

刀具补偿

各轴长度补偿

编辑操作

编辑功能

参数、诊断按位输入、程序编辑、MDI多程序段执行

存储容量

512M

存储程序个数

500个

程序名的显示

中文、英文、数字、组合

程序行查找

有

跳过任选程序段

有

程序开关

有

显示

显示语言

中文，英文

加工时间、零件数显示

有

主轴转速，M/S指令

有

主机尺寸（mm）

外形尺寸（高×宽×厚）

328×236×80

开孔尺寸（高×宽）

305×207
